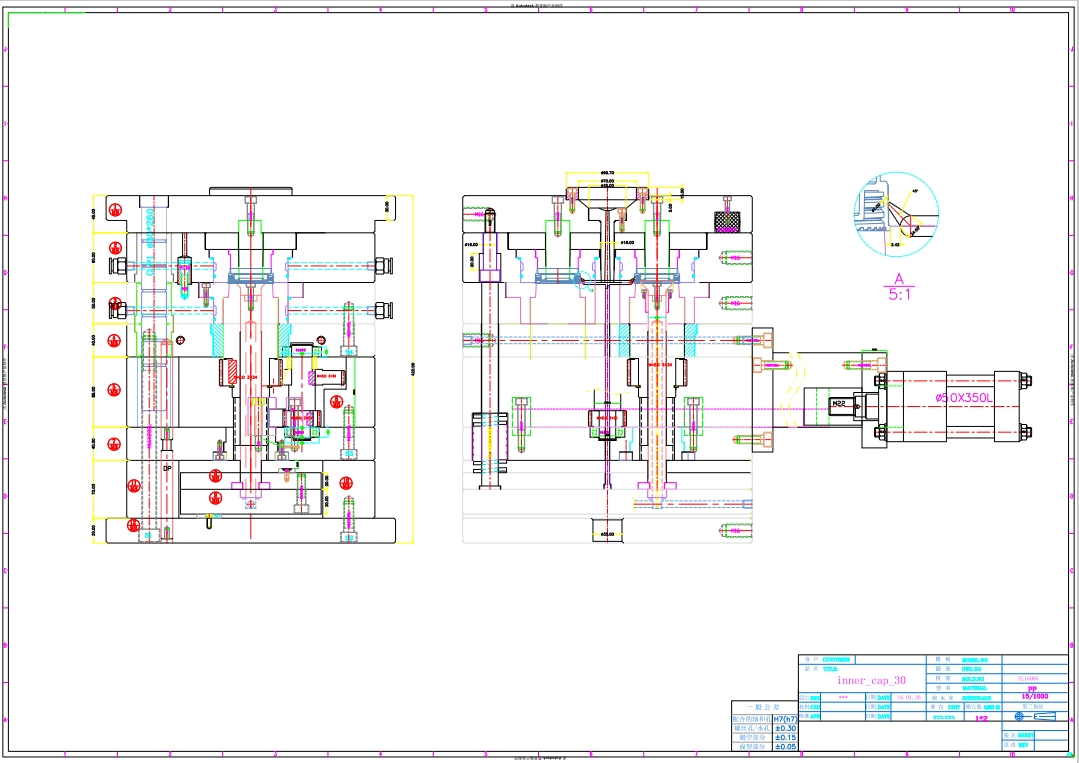

以上為油缸齒條脫內螺紋模具2D組立圖（結構圖）注塑模具設計案例,油缸齒條脫內螺紋注塑模具是一種特殊的注塑模具，其設計用于生產具有內螺紋的塑料制品。該模具通過油缸和齒條的配合，實現內螺紋的自動脫模功能。

1. 模具組立圖平面圖




2.     2.模具組立圖側視圖





 模具結構：

1.冷流道潛水進膠      2.油缸齒條自動脫螺紋   3.推板頂出
