1. 標準模胚吊環牙孔根據LKM模胚標準制定。

      2. 訂做模胚吊環牙孔可根據表一確定,但A、B板吊環牙孔尺寸要考慮模具整體吊重；位置要考慮分開與整體起吊的平衡。

      3. 訂做模胚:A、B板上下須各做兩個吊環牙孔時,   間距W1：D<W1<2D。

      4. 訂做模胚:當B/A=2時,A、B板左右兩側須各做兩個,間距W2：D<W2<2D。

      5. 吊環牙孔應避免與模胚上的其它螺絲干涉。

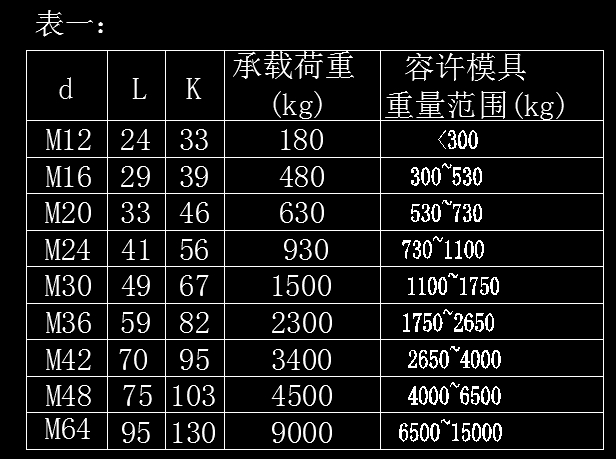

以上為模具吊環速查表

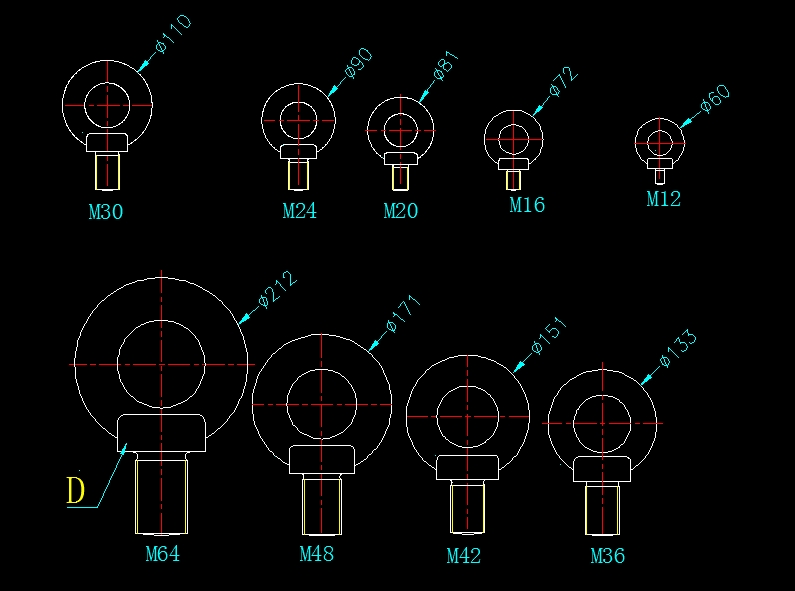

以上為模具吊環常用大小

以上為模具吊環平面示意圖
